HT-XBT/XCTD系列投弃式温盐深探测仪是青岛航泰化技术有限公司自研生产的水文测量仪器。XBT用于海水温度、深度剖面测量，XCTD用于海水温度、压力（深度）、盐度（电导率）剖面测量，可在舰船航行的状态下快速采集高精度的海洋基础数据。
系统主要包括抛弃式探头、投放装置、数据采集单元、通用计算机和数据采集处理软件。在舰船航行状态下,作业人员使用手动或自动投放装置将温(盐)深测量探头释放投入海水中,探头中的高精度快速响应温度、电导率、压力传感器在探头下降过程中连续采集海水的温度、电导率、探头下降所在深度的压力信号,探头中的数据采集及通信模块进行原位模数转换生成海水温度、电导率、压力数字信息并通过探头与投放装置之间的线缆上传至位于甲板的数据采集单元。数据采集单元将探头采集到的信息和预置在探头中的传感器定标信息传送至数据处理计算机,数据处理计算机完成数据处理、盐度密度和声速计算、实时显示、数据存储、数据回放等。探头下降至其最大工作深度,线缆拖断,至此完成一次海水温(盐)剖面测量。
· 采用快速响应、高精度温度传感器获取海水温度数据；
· 采用拥有自主知识权、高精度电导率传感器获取海水电导率数据；
· 采用高精度压力传感器获取真实的探头所在深度数据。有效避免传统XBT/XCTD产品由于深度推算造成的海水温度剖面特别是温跃层的测量误差和不确定度(传统XBT/XCTD产品采用经验公式推算探头下降深度,投放高度、探头入水姿态、海水状态等都会造成深度推算误差)；
· 对每枚探头的传感器进行多点标定,确保测量精度(温度传感器采用5点标定、电导率传感器采用6点标定、压力传感器采用3点标定)；
· 采用全数字设计,实现温度、电导率和压力数据的高精度采样；
· 采用抗电磁干扰设计和算法优化,实现高速率、低误码率的信号传输。
|
温度测量范围
|
-5～35℃
|
可根据用户使用需求，定制不同船速下相应测量深度的探头。
|
|
温度测量精度
|
±0.05℃
|
±0.02℃
|
|
|
温度分辨率
|
0.01℃
|
|
|
电导率测量范围
|
/
|
/
|
0~60mS/CM
|
|
|
电导率测量精度
|
/
|
/
|
±0.03mS/CM
|
|
|
电导率分辨率
|
/
|
/
|
0.015mS/CM
|
|
|
深度测量范围
|
0-800m
|
0-1000m
|
0-1000m
|
0-2000m
|
|
|
深度测量精度
|
±2%FS
|
±0.2%FS
|
±0.2%FS
|
±0.2%FS
|
|
|
名称
|
型号
|
示意图
|
|

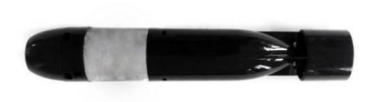

探头
|
抛弃式探头由温度传感器、电导率传感器、压力传感器(注:XBT产品不含压力传感器。)、数据采集模块、数据通信模块、电源模块、通信线缆、探头壳体及探头外桶组成。
|
|
|

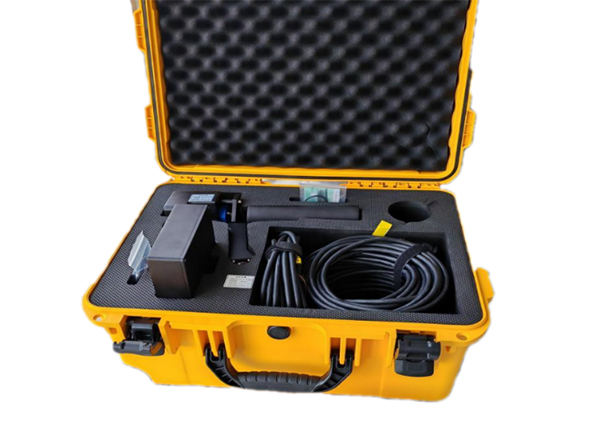

手动投放装置
|
手动投放装置用于作业人员在船只后甲板舷侧将探头释放入水,并将测量数据传输至数据采集单元。投放装置采用紧凑轻便设计,便于操作,可实现一人独立完成投放作业。手动投放装置配置北斗/GPS接收模块,可自动获取投放点的地理位置信息。
|
|
|

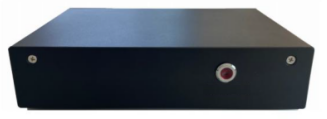

数据采集单元
|
数据采集单元用于采集来自探头的测量数据和传感器标定参数、定位模块接收的地理位置信息,并传输至数据处理计算机。数据采集单元采用计算机USB通信及供电设计,减少和避免作业环境的电磁干扰
|
|
